Гидравлический инструмент и пресс-фитинги для PEX труб
Компания "ЖИЛСТРОЙСНАБ" предлагает к поставке гидравлический инструмент и комплектующие для монтажа, соединения и изоляции труб PEX. Мы поможем Вам подобрать необходимое оборудование и комплектующие для решения Ваших задач.
Инструмент для монтажа труб «Изопэкс» и «Изопрофлекс»

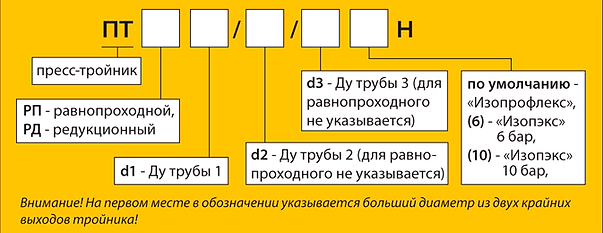

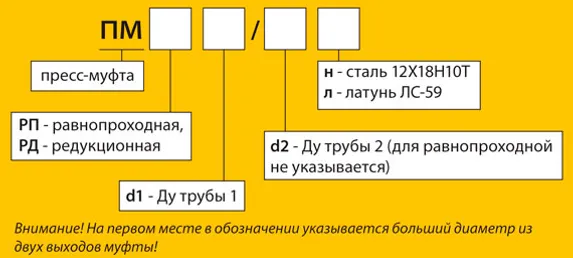

Пресс-фитинги
Гидравлический инструмент для монтажа труб
Комплекты гидравлического инструмента предназначены для проведения работ по соединению труб, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), методом холодной запрессовки и позволяют вести монтаж труб с условным диаметром от 25 до 225 мм.
Имеющиеся в составе комплектов приспособления обеспечивают холодную запрессовку установленных в трубу соединительных элементов.
В состав комплектов входит:
- пила для снятия теплоизоляции;
- труборезы для ровной обрезки торца трубы перед соединением;
- цанговые расширители для временного увеличения внутреннего диаметра конца трубы перед введением в него элемента арматуры;
- специальные приспособления, для напрессовки надвижной гильзы на трубу;
- гидравлические устройства, приводящие в движение всю механическую часть инструмента.
Расширение конца трубы для установки фитинга и напрессовка надвижной гильзы на трубу осуществляются при помощи гидроцилиндров, работающих от ручного насоса. На гидроцилиндры устанавливаются расширительные насадки или губки – в зависимости от выполняемой задачи.
Соединение труб осуществляется в течение нескольких минут и практически не требует энергозатрат.
Достоинством комплектов является универсальность, автономность, механизация ручного труда в условиях необорудованных площадок и ограниченного пространства.
Комплект гидроинструмента изготавливаются с применением высокопрочных алюминиевых сплавов, что позволяет значительно уменьшить массу изделий.
Предельные рабочие значения температур от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплектов инструмента.
Технические характеристики комплектов гидравлического инструмента для монтажа труб
| Модель Комплекта | Ду труб «Изопрофлекс» и «Изопэкс», мм | Номинальное рабочее давление в гидросистеме, МПа | Масса, кг, не более |
|---|---|---|---|
| «25-110» | 25, 32, 40, 50, 63, 75, 90, 110 | 45 | 80 |
| «50-110» | 50, 63, 75, 90, 110 | 45 | 70 |
| «25-160» | 25, 32, 40, 50, 63, 75, 90, 110, 140, 160 | 45 и 63 | 100 |
| «125-160» | 125,140, 160 | 63 | 70 |
| «140-160» | 140, 160 | 63 | 40 |
| «225» | 225 | 63 | 100 |
Состав комплектов гидравлического инструмента для монтажа труб
| Полиуретановый пенопласт (PUR) со значением < 0,033 Вт/мК |
|---|
| Наименование | Артикул | «25-110» | «50-110» | «25-160» | «140-160Т» | «140-160» |
|---|---|---|---|---|---|---|
| Насос ручной | НР70-2 | 1 | 1 | - | 1 | 1 |
| Насос ручной | НР45/63-2 | - | - | 1 | - | - |
| Тиски | Т140-160 | - | - | - | - | 1 |
| Гидроцилиндр | ГЦ45У | - | - | 2 | 2 | - |
| Гидроцилиндр | ГЦ40 | 1 | 1 | - | - | - |
| Гидроцилиндр | ГЦ23 | 1 | 1 | 1 | - | - |
| Рукав высокого давления | РВД | 1 | 1 | 1 | 1 | 1 |
| Устройство контроля давления* | УКД100-2 | 1 | 1 | 1 | 1 | 1 |
| Расширитель | Р25х2.3 | 1 | 1 | 1 | - | - |
| Расширитель | Р32х2.9 | 1 | 1 | 1 | - | - |
| Расширитель | Р40х3.7 | 1 | 1 | 1 | - | - |
| Расширитель | Р140-160 | - | - | 1 | 1 | 1 |
| Расширительная головка | Р50/110 | 1 | 1 | 1 | - | - |
| Расширительная насадка | Р75х6.8 | 1 | 1 | 1 | - | - |
| Расширительная насадка | Р90х8.2 | 1 | 1 | 1 | - | - |
| Расширительная насадка | Р110х10 | 1 | 1 | 1 | - | - |
| Кулачки 50 | К50 | 1 | 1 | 1 | - | - |
| Кулачки 63 | К63 | 1 | 1 | 1 | - | - |
| Арка 140 | А140 | - | - | 2 | 2 | - |
| Арка 160 | А160 | - | - | 2 | 2 | - |
| Губка 25/32 подвижная | ГП25/32 | 1 | - | 1 | - | - |
| Губка 25/32 неподвижная | ГН25/32 | 1 | - | 1 | - | - |
| Губка 40 подвижная | ГП40 | 1 | - | 1 | - | - |
| Губка 40 неподвижная | ГН40 | 1 | - | 1 | - | - |
| Губка 50 подвижная | ГП50 | 1 | 1 | 1 | - | - |
| Губка 50 неподвижная | ГН50 | 1 | 1 | 1 | - | - |
| Губка 63 подвижная | ГП63 | 1 | 1 | 1 | - | - |
| Губка 63 неподвижная | ГН63 | 1 | 1 | 1 | - | - |
| Губка 75 подвижная | ГП75 | 1 | 1 | 1 | - | - |
| Губка 75 неподвижная | ГН75 | 1 | 1 | 1 | - | - |
| Губка 90 подвижная | ГП90 | 1 | 1 | 1 | - | - |
| Губка 90 неподвижная | ГН90 | 1 | 1 | 1 | - | - |
| Губка 110 подвижная | ГП110 | 1 | 1 | 1 | - | - |
| Губка 110 неподвижная | ГН110 | 1 | 1 | 1 | - | - |
| Траверса подвижная | ТП160 | - | - | 1 | 1 | - |
| Траверса неподвижная | ТН160 | - | - | 1 | 1 | - |
| Труборез 25-40 (42)* | ТР2540 | 1 | - | 1 | - | - |
| Труборез 50-110 (125)* | ТР50110 | 1 | 1 | 1 | - | - |
| Труборез 140-160* | ТР140160 | - | - | 1 | 1 | 1 |
| Пила для снятия теплоизоляции труб* | ПН | 1 | 1 | 1 | 1 | 1 |
| Рукав соединительный | РС | - | - | 1 | 1 | - |
- * Поставляется по требованию заказчика.
Комплект инструмента «225»
Комплект гидравлического инструмента «225» предназначен для холодной запрессовки в трубы, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), соединительных элементов и позволяет вести монтаж трубы с условным диаметром 225 мм.
Для надвижки гильз на соединительные элементы для труб условным диаметром 225 мм в составе комплекте «225» предусмотрен пресс, состоящий из трех гидроцилиндров, соединенных между собой системой шарниров, имеющих винтовые разъемы для размещения пресса вокруг монтируемого соединительного элемента и гильзы
Кроме пресса в состав комплекта «225» также входит насос ручной, рукав высокого давления, устройство контроля давления УКД100-2, расширитель Р225, пила для снятия изоляции ПН и труборез ТР225.
Предельные рабочие значения температур — от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплекта инструмента
Технические характеристики комплекта инструмента «225»
| Модель | Комплект «225» |
|---|---|
| Ду труб «Изопрофлекс» и «Изопэкс», мм | 225 |
| Номинальное рабочее давление в гидросистеме, МПа | 63 |
| Масса, кг, не более | 100 |
Комплект инструмента «140-160»
Комплект гидравлического инструмента «140-160» предназначен для холодной запрессовки в трубы, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), соединительных элементов и позволяет вести монтаж труб с условным диаметром 140 и 160 мм.
Особенностью комплекта «140-160» являются входящие в него неразборные тиски, состоящие из двух гидроцилиндров, соединенных между собой системой кронштейнов и осей.
Предельные рабочие значения температур — от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплекта инструмента.
Технические характеристики комплекта инструмента «140-160»
| Модель | Комплект «140-160» |
|---|---|
| Ду труб «Изопрофлекс» и «Изопэкс», мм | 140, 160 |
| Номинальное рабочее давление в гидросистеме, МПа | 63 |
| Масса, кг, не более | 70 |
Комплект инструмента «140-160Т»
Комплект гидравлического инструмента «140-160Т» предназначен для холодной запрессовки в трубы, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), соединительных элементов (фитинги, муфты, тройники, уголки) и позволяют вести монтаж труб с условным диаметром 140 и 160 мм.
В комплект входят тиски, состоящие из двух гидроцилиндров, параллельно подключаемых к ручному насосу, соединенных двумя траверсами, подвижной (ТП160) и неподвижной (ТН160), и двух пар сменных арок для разных диаметров труб.
При нагнетании давления в гидроцилиндрах поршни приводят в движение подвижную траверсу. Траверсы, упираясь в торец гильзы и фланец фитинга, осуществляют запрессовку соединения.
Предельные рабочие значения температур окружающего воздуха — от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплектов инструмента.
Технические характеристики комплекта инструмента «140-160»Т
| Модель | Комплект «140-160» T |
|---|---|
| Ду труб «Изопрофлекс» и «Изопэкс», мм | 140, 160 |
| Номинальное рабочее давление в гидросистеме, МПа | 63 |
| Масса, кг, не более | 40 |
Комплект инструмента «25-160»
Комплект гидравлического инструмента «25-160» предназначен для холодной запрессовки в трубы, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), соединительных элементов (фитинги, муфты, тройники, уголки) и позволяют вести монтаж труб с условным диаметром от 25 до 160 мм.
В комплект входит полный набор элементов для работы с трубами условным диаметром от 25 до 110 мм и тиски, позволяющие работать с трубами условным диаметром 140 и 160 мм.
Тиски состоят из двух гидроцилиндров, параллельно подключаемых к ручному насосу, соединенных двумя траверсами, подвижной (ТП160) и неподвижной (ТН160), и двух пар сменных арок для разных диаметров труб.
При нагнетании давления в гидроцилиндрах поршни приводят в движение подвижную траверсу. Траверсы, упираясь в торец гильзы и фланец фитинга, осуществляют запрессовку соединения.
Предельные рабочие значения температур окружающего воздуха — от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплектов инструмента
Технические характеристики комплекта инструмента «25-160»
| Модель | Комплект «25-160» |
|---|---|
| Ду труб «Изопрофлекс» и «Изопэкс», мм | 25, 32, 40, 50, 63, 75, 90, 110, 140, 160 |
| Номинальное рабочее давление в гидросистеме, МПа | 45,0 и 63,0 |
| Масса, кг, не более | 100 |
Комплект инструмента «50-110»
Комплект гидравлического инструмента «50-110» предназначен для холодной запрессовки в трубы, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), соединительных элементов (фитинги, муфты, тройники, уголки) и позволяют вести монтаж труб с условным диаметром от 50 до 110 мм.
В комплект входит полный набор элементов для работы с трубами условным диаметром от 50 до 110 мм и тиски, позволяющие работать с трубами условным диаметром 50 и 110 мм.
Посмотреть полный состав комплекта инструмента
Тиски состоят из двух гидроцилиндров, параллельно подключаемых к ручному насосу, соединенных двумя траверсами, подвижной (ТП110) и неподвижной (ТН110), и двух пар сменных арок для разных диаметров труб.
При нагнетании давления в гидроцилиндрах поршни приводят в движение подвижную траверсу. Траверсы, упираясь в торец гильзы и фланец фитинга, осуществляют запрессовку соединения.
Предельные рабочие значения температур окружающего воздуха — от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплектов инструмента.
Технические характеристики комплекта инструмента «50-110»
| Модель | Комплект «50-110» |
|---|---|
| Ду труб «Изопрофлекс» и «Изопэкс», мм | 50, 63, 75, 90, 110, |
| Номинальное рабочее давление в гидросистеме, МПа | 45,0 и 63,0 |
| Масса, кг, не более | 80 |
Комплект инструмента «25-110»
Комплект гидравлического инструмента «25-110» предназначен для проведения работ по соединению труб, изготовленных из сшитого полиэтилена (трубы типа «Изопрофлекс» и «Изопэкс»), методом холодной запрессовки и позволяет вести монтаж труб с условным диаметром от 25 до 110 мм.
Имеющиеся в составе комплектов приспособления обеспечивают холодную запрессовку установленных в трубу соединительных элементов.
В состав комплекта входит:
• пила для снятия теплоизоляции;
• труборезы для ровной обрезки торца трубы перед соединением;
• цанговые расширители для временного увеличения внутреннего диаметра конца трубы перед введением в него элемента арматуры;
• специальные приспособления, называемые губками, для напрессовки надвижной гильзы на трубу;
• гидравлические устройства, приводящие в движение всю механическую часть инструмента.
Расширение конца трубы для установки фитинга и напрессовка надвижной гильзы на трубу осуществляются при помощи гидроцилиндров, работающих от ручного насоса. На гидроцилиндры устанавливаются расширительные насадки или губки – в зависимости от выполняемой задачи.
Соединение труб осуществляется в течение нескольких минут и практически не требует энергозатрат.
Достоинством комплекта является универсальность, автономность, механизация ручного труда в условиях необорудованных площадок и ограниченного пространства.
Комплект гидроинструмента изготавливаются с применением высокопрочных алюминиевых сплавов, что позволяет значительно уменьшить массу изделий.
Предельные рабочие значения температур от -40 °С до +50 °С.
Возможна поставка отдельных элементов комплектов инструмента.
Технические характеристики комплекта инструмента «25-110»
| Модель | Комплект «25-110» |
|---|---|
| Ду труб «Изопрофлекс» и «Изопэкс», мм | 25, 32, 40, 50, 63, 75, 90, 110 |
| Номинальное рабочее давление в гидросистеме, МПа | 45 |
| Масса, кг, не более | 80 |
Насосы ручные гидравлические НРГ
Предназначены для обеспечения гидравлических исполнительных устройств одностороннего действия рабочей жидкостью давлением от 45 до 80 МПа, оснащены клапаном сброса давления.
Простая и надежная конструкция ручных насосов обеспечивает безотказную эксплуатацию в любых условиях работы.
Использование двухступенчатого качающего узла уменьшает общее время выполнения операции до 45%, по сравнению с одноступенчатыми насосами.
Переключение ступеней насоса происходит автоматически.
Удлиненная рукоятка снижает мышечное усилие, необходимое для приведения насоса в действие и, соответственно, снижает утомляемость оператора.
Расположение масляного бака под углом к горизонту увеличивает эффективность использования его объема и улучшает массогабаритные характеристики насоса.
Встроенный предохранительный клапан предотвращает превышение номинального рабочего давления в гидросистеме.
Насос размещен на широкой платформе, обеспечивающей дополнительную устойчивость и удобство в работе.
Ручка для переноски делает удобным перемещение насоса к месту выполнения работ.
По желанию заказчика насос НРГ может комплектоваться рукавом высокого давления (РВД) и комплектом быстроразъемного соединения (БРС) типа HPA.
Технические характеристики насосов ручных гидравлических НРГ
| Модель | НРГ-7004ВГ | НРГ-7008ВГ | НРГ-7020ВГ |
|---|---|---|---|
| Тип насоса | одноплунжерный, одностороннего действия, двухступенчатый | одноплунжерный, одностороннего действия, двухступенчатый | одноплунжерный, одностороннего действия, двухступенчатый |
| Максимальное рабочее давление (определяется настройкой предохранительных клапанов), МПа (кг/см2): | |||
| - первой ступени | 2 (20,4)* | 2 (20,4)* | 2 (20,4)* |
| - второй ступени | 70(714)** | 70(714)** | 70(714)** |
| Подача насоса, см3/ход: | |||
| - первой ступени | 12 | 12 | 12 |
| - второй ступени | 2,2 | 2,2 | 2,2 |
| Объем рабочей жидкости в баке, дм3: | |||
| - рабочий (полезный) | 0,4 | 0,8 | 2 |
| - заправочный | 0,45 | 1 | 2,3 |
| Рабочая жидкость | масло ВМГЗ | масло ВМГЗ | масло ВМГЗ |
| Усилие на рукоятке насоса, кг | от 25 до 50 | от 25 до 50 | от 25 до 50 |
| Габариты, мм, (Д х Ш х В) | 343 х 142 х 170 | 730 х 145 х 190 | 730 х 145 х 190 |
| Масса снаряженного насоса без рукавов, кг, не более | 6,2 | 8,3 | 11,3 |
Примечание к таблице:
- * По требованию заказчика максимальное рабочее давление первой ступени может быть настроено в пределах 2-14 МПа.
** По требованию заказчика максимальное рабочее давление второй ступени может быть настроено в пределах 45-80 МПа.
Основные конструктивные элементы насосов ручных гидравлических НРГ

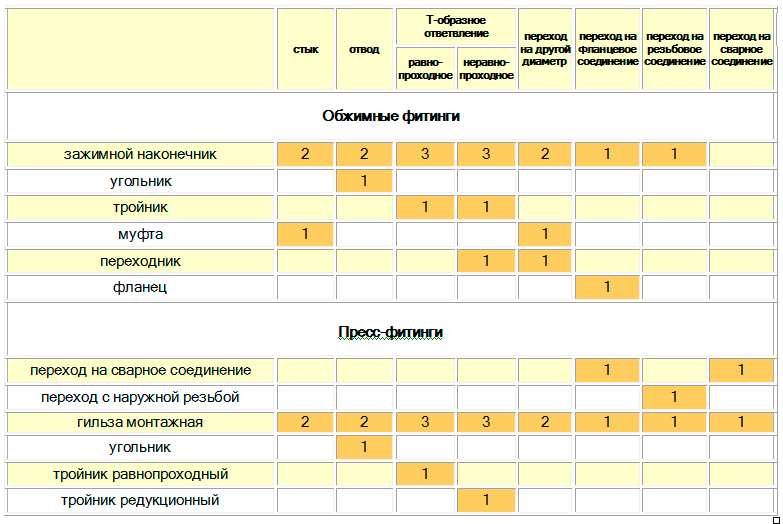

Комплектация фитингами основных видов соединений Pex-трубопроводов
Гильзы надвижные/монтажные
Гильзы надвижные (для труб «Изопрофлекс») и гильзы монтажные (для труб «Изопэкс») предназначены для соединения элементов трубопроводной арматуры с трубами «Изопрофлекс» и «Изопэкс» методом холодной запрессовки при помощи комплектов гидравлического инструмента.
Гильзы надвижные для труб «Изопрофлекс» и «Изопэкс» для пресс-фитингов, пресс-муфт, переходников с резьбой, отводов и пресс-тройников поставляются отдельно.
При заказе учитывайте, что для монтажа одной пресс-муфты необходимо две гильзы, пресс-тройника - три.
Технические характеристики гильз надвижных для труб «Изопрофлекс»
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Ду трубы «Изопрофлекс», мм | Длина (L), мм |
|---|---|---|---|---|
| Гильза надвижная | Г25х3,2 | Г25х3,2н | 25 | 27 |
| Гильза надвижная | Г32х2,9 | Г32х2,9н | 32 | 35 |
| Гильза надвижная | Г40х3,7 | Г40х3,7н | 40 | 37 |
| Гильза надвижная | ГАМТ50 | ГАМТ50н | 50 | 44 |
| Гильза надвижная | ГАМТ63 | ГАМТ63н | 63 | 53 |
| Гильза надвижная | ГАМТс75 | ГАМТс75н | 75 | 53 |
| Гильза надвижная | ГАМТс90 | ГАМТс90н | 90 | 53 |
| Гильза надвижная | ГАМТс110 | ГАМТс110н | 110 | 53 |
| Гильза надвижная | ГАМТс140 | ГАМТс140н | 140 | 68 |
| Гильза надвижная | ГАМТс160 | ГАМТс160н | 160 | 68 |
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Артикул для ЛС-59 | Ду трубы «Изопэкс», мм | Длина (L), мм |
|---|---|---|---|---|---|
| Гильза монтажная | Г25 | Г25н | Г25л | 25 | 27 |
| Гильза монтажная | Г32 | Г32н | Г32л | 32 | 35 |
| Гильза монтажная | Г40 | Г40н | Г40л | 40 | 37 |
| Гильза монтажная | Г50 | Г50н | Г50л | 50 | 44 |
| Гильза монтажная | Г63 | Г63н | Г63л | 63 | 53 |
| Гильза монтажная | Г75 | Г75н | Г75л | 75 | 53 |
| Гильза монтажная | Г90 | Г90н | Г90л | 90 | 53 |
| Гильза монтажная | Г110 | Г110н | Г110л | 110 | 53 |
| Гильза монтажная | Г140 | Г140н | Г140л | 140 | 68 |
| Гильза монтажная | Г160 | Г160н | Г160л | 160 | 68 |
Пресс-фитинги/переходы на сварное соединение
Пресс-фитинги (для труб «Изопрофлекс») и переходы на сварное соединение (для труб «Изопэкс») предназначены для соединения со стальными трубами посредством сварного соединения.
Пресс-фитинги и переходы на сварное соединение поставляются без гильз.
Гильзы надвижные для труб «Изопрофлекс» и «Изопэкс» для пресс-фитингов, пресс-муфт, переходников с резьбой, отводов и пресс-тройников поставляются отдельно.
При заказе учитывайте, что для монтажа одной пресс-муфты необходимо две гильзы, пресс-тройника - три.
Технические характеристики пресс-фитингов для труб «Изопрофлекс»
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Ду трубы «Изопрофлекс», мм | Стальная труба (d x s), мм | Длина (L), мм |
|---|---|---|---|---|---|
| Пресс-фитинг под сварку без гильзы | ПФС25х2,3 | ПФС25х2,3н | 25 | 27 х 3,5 | 50 |
| Пресс-фитинг под сварку без гильзы | ПФС32х2,9 | ПФС32х2,9н | 32 | 33,5 х 3,75 | 60 |
| Пресс-фитинг под сварку без гильзы | ПФС40х3,7 | ПФС40х3,7н | 40 | 42,5 х 3,75 | 70 |
| Пресс-фитинг под сварку без гильзы | ПФС50 | ПФС50н | 50 | 45 х 4 | 85 |
| Пресс-фитинг под сварку без гильзы | ПФС63 | ПФС63н | 63 | 57 х 4 | 90 |
| Пресс-фитинг под сварку без гильзы | ПФС75 | ПФС75н | 75 | 76 х 5 | 95 |
| Пресс-фитинг под сварку без гильзы | ПФС90 | ПФС90н | 90 | 89 х 5 | 95 |
| Пресс-фитинг под сварку без гильзы | ПФС110 | ПФС110н | 110 | 108 х 6 | 90 |
| Пресс-фитинг под сварку без гильзы | ПФС140 | ПФС140н | 140 | 133 х 6 | 125 |
| Пресс-фитинг под сварку без гильзы | ПФС160 | ПФС160н | 160 | 159 х 6 | 125 |
Технические характеристики переходов на сварное соединение для труб «Изопэкс» на давление 6 бар
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Ду трубы «Изопэкс» (6 бар), мм | Стальная труба (d x s), мм | Длина (L), мм |
|---|---|---|---|---|---|
| Переход на сварное соединение без гильзы | ПСС25х2,3(6) | ПСС25х2,3(6)н | 25 | 27 х 3,5 | 50 |
| Переход на сварное соединение без гильзы | ПСС32х2,9(6) | ПСС32х2,9(6)н | 32 | 33,5 х 3,75 | 60 |
| Переход на сварное соединение без гильзы | ПСС40х3,7(6) | ПСС40х3,7(6)н | 40 | 42,5 х 3,75 | 70 |
| Переход на сварное соединение без гильзы | ПСС50(6) | ПСС50(6)н | 50 | 45 х 4 | 85 |
| Переход на сварное соединение без гильзы | ПСС63(6) | ПСС63(6)н | 63 | 57 х 4 | 90 |
| Переход на сварное соединение без гильзы | ПСС75(6) | ПСС75(6)н | 75 | 76 х 5 | 95 |
| Переход на сварное соединение без гильзы | ПСС90(6) | ПСС90(6)н | 90 | 89 х 5 | 95 |
| Переход на сварное соединение без гильзы | ПСС110(6) | ПСС110(6)н | 110 | 108 х 6 | 90 |
| Переход на сварное соединение без гильзы | ПСС140(6) | ПСС140(6)н | 140 | 133 х 6 | 125 |
| Переход на сварное соединение без гильзы | ПСС160(6) | ПСС160(6)н | 160 | 159 х 6 | 125 |
Технические характеристики переходов на сварное соединение для труб «Изопэкс» на давление 10 бар
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Ду трубы «Изопэкс» (10 бар), мм | Стальная труба (d x s), мм | Длина (L), мм |
|---|---|---|---|---|---|
| Переход на сварное соединение без гильзы | ПСС25х2,3(10) | ПСС25х2,3(10)н | 25 | 27 х 3,5 | 50 |
| Переход на сварное соединение без гильзы | ПСС32х2,9(10) | ПСС32х2,9(10)н | 32 | 33,5 х 3,75 | 60 |
| Переход на сварное соединение без гильзы | ПСС40х3,7(10) | ПСС40х3,7(10)н | 40 | 42,5 х 3,75 | 70 |
| Переход на сварное соединение без гильзы | ПСС50(10) | ПСС50(10)н | 50 | 45 х 4 | 85 |
| Переход на сварное соединение без гильзы | ПСС63(10) | ПСС63(10)н | 63 | 57 х 4 | 90 |
| Переход на сварное соединение без гильзы | ПСС75(10) | ПСС75(10)н | 75 | 76 х 5 | 95 |
| Переход на сварное соединение без гильзы | ПСС90(10) | ПСС90(10)н | 90 | 89 х 5 | 95 |
| Переход на сварное соединение без гильзы | ПСС110(10) | ПСС110(10)н | 110 | 108 х 6 | 90 |
| Переход на сварное соединение без гильзы | ПСС140(10) | ПСС140(10)н | 140 | 133 х 6 | 125 |
| Переход на сварное соединение без гильзы | ПСС160(10) | ПСС160(10)н | 160 | 159 х 6 | 125 |
Пресс-фитинги/переходы на сварное соединение
Переходники с наружной резьбой предназначены для соединения труб «Изопэкс» со стальной трубой через резьбовое соединение (резьба в соответствии с ГОСТ 6211-81. Возможно изготовление переходников с резьбой другого стандарта.
При заказе указывайте необходимый размер шестигранника переходника.
Гильзы для переходников с наружной резьбой для труб «Изопэкс» поставляются по отдельному заказу.
Технические характеристики переходников с наружной резьбой для труб «Изопэкс» на давление 6 бар
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Артикул для ЛС-59 | Ду трубы «Изопэкс» (6 бар), мм | Резьба, дюйм | Размеры(L x Z), мм |
|---|---|---|---|---|---|---|
| Переходник с наружной резьбой без гильзы | ПНР25х2,3(6) | ПНР25х2,3(6)н | ПНР25х2,3(6)л | 25 | 1 | 62,5 х 37 |
| Переходник с наружной резьбой без гильзы | ПНР32х2,9(6) | ПНР32х2,9(6)н | ПНР32х2,9(6)л | 32 | 1 | 52 х 31 |
| Переходник с наружной резьбой без гильзы | ПНР40х3,7(6) | ПНР40х3,7(6)н | ПНР40х3,7(6)л | 40 | 1-1/4 | 82 х 48 |
| Переходник с наружной резьбой без гильзы | ПНР50х4,6(6) | ПНР50х4,6(6)н | ПНР50х4,6(6)л | 50 | 1-1/2 | 89 х 48 |
| Переходник с наружной резьбой без гильзы | ПНР63х5,7(6) | ПНР63х5,7(6)н | ПНР63х5,7(6)л | 63 | 2 | 105 х 55 |
| Переходник с наружной резьбой без гильзы | ПНР75х6,8(6) | ПНР75х6,8(6)н | ПНР75х6,8(6)л | 75 | 2-1/2 | 109,5 х 60 |
| Переходник с наружной резьбой без гильзы | ПНР90х8,2(6) | ПНР90х8,2(6)н | ПНР90х8,2(6)л | 90 | 3 | 110,5 х 60 |
| Переходник с наружной резьбой без гильзы | ПНР110х10(6) | ПНР110х10(6)н | ПНР110х10(6)л | 110 | 4 | 118,5 х 60 |
| Переход на сварное соединение без гильзы | ПСС140(10) | ПСС140(10)н | 140 | 133 х 6 | 125 | |
| Переход на сварное соединение без гильзы | ПСС160(10) | ПСС160(10)н | 160 | 159 х 6 | 125 |
Технические характеристики переходников с наружной резьбой для труб «Изопэкс» на давление 10 бар
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Артикул для ЛС-59 | Ду трубы «Изопэкс» (10 бар), мм | Резьба, дюйм | Размеры (L x Z), мм |
|---|---|---|---|---|---|---|
| Переходник с наружной резьбой без гильзы | ПНР25х2,3(10) | ПНР25х2,3(10)н | ПНР25х2,3(10)л | 25 | 1 | 62,5 х 37 |
| Переходник с наружной резьбой без гильзы | ПНР32х2,9(10) | ПНР32х2,9(10)н | ПНР32х2,9(10)л | 32 | 1 | 52 х 31 |
| Переходник с наружной резьбой без гильзы | ПНР40х3,7(10) | ПНР40х3,7(10)н | ПНР40х3,7(10)л | 40 | 1-1/4 | 82 х 48 |
| Переходник с наружной резьбой без гильзы | ПНР50х4,6(10) | ПНР50х4,6(10)н | ПНР50х4,6(10)л | 50 | 1-1/2 | 89 х 48 |
| Переходник с наружной резьбой без гильзы | ПНР63х5,7(10) | ПНР63х5,7(10)н | ПНР63х5,7(10)л | 63 | 2 | 105 х 55 |
| Переходник с наружной резьбой без гильзы | ПНР75х6,8(10) | ПНР75х6,8(10)н | ПНР75х6,8(10)л | 75 | 2-1/2 | 109,5 х 60 |
| Переходник с наружной резьбой без гильзы | ПНР90х8,2(10) | ПНР90х8,2(10)н | ПНР90х8,2(10)л | 90 | 3 | 110,5 х 60 |
| Переходник с наружной резьбой без гильзы | ПНР110х10(10) | ПНР110х10(10)н | ПНР110х10(10)л | 110 | 4 | 118,5 х |
Пресс-муфты равнопроходные и редукционные
Предназначены для соединения труб «Изопрофлекс» или «Изопэкс» (соединяются трубы только одного типа), в том числе различного диаметра.
Пресс-муфты поставляются без надвижных гильз.
Пример обозначения при заказе пресс-муфты равнопроходной из стали 12Х18Н10Т: ПМРП 90н.
Пример обозначения при заказе пресс-муфты редукционной из латуни ЛС-59: ПМРД 110/63л.
Варианты сочетаний диаметров соединяемых труб «Изопрофлекс» или «Изопэкс»
| d1, мм | d2, мм | d2, мм | d2, мм | d2, мм | d2, мм | d2, мм | d2, мм | d2, мм | d2, мм | d2, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 140 | 160 | |
| 25 | • | |||||||||
| 32 | • | • | ||||||||
| 40 | • | • | • | |||||||
| 50 | • | • | • | • | ||||||
| 63 | • | • | • | • | • | |||||
| 75 | • | • | • | • | • | • | ||||
| 90 | • | • | • | • | • | • | • | |||
| 110 | • | • | • | • | • | • | • | • | ||
| 140 | • | • | • | • | • | • | • | • | • | |
| 160 | • | • | • | • | • | • | • | • | • |
Пресс-тройники равнопроходные и редукционные
Пресс-тройники предназначены для создания ответвления от основной магистрали для труб «Изопрофлекс» и «Изопэкс».
Пресс-тройники поставляются без гильз. При их заказе учитывайте, что на один тройник требуется три гильзы соответствующего размера.
Пример обозначения при заказе пресс-тройника равнопроходного из стали 12Х18Н10Т: ПТРП25н.
Пример обозначения пресс-тройника редукционного из стали 12Х18Н10Т: ПТРД40/25/32н.
Варианты сочетаний диаметров соединяемых труб «Изопрофлекс» или «Изопэкс»
| d1, мм | d2, мм | d3, мм | d3, мм | d3, мм | d3, мм | d3, мм | d3, мм | d3, мм | d3, мм | d3, мм | d3, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 140 | 160 | ||
| 25 | 25 | • | • | • | |||||||
| 32 | 25 | • | • | • | |||||||
| 32 | • | • | • | ||||||||
| 40 | 25 | • | • | • | |||||||
| 32 | • | • | • | ||||||||
| 40 | • | • | • | ||||||||
| 50 | 25 | • | • | • | • | ||||||
| 32 | • | • | • | • | |||||||
| 40 | • | • | • | • | |||||||
| 50 | • | • | • | • | |||||||
| 63 | 25 | • | • | • | • | • | |||||
| 32 | • | • | • | • | • | ||||||
| 40 | • | • | • | • | • | ||||||
| 50 | • | • | • | • | • | ||||||
| 63 | • | • | • | • | • | ||||||
| 75 | 25 | • | • | • | • | • | • | ||||
| 32 | • | • | • | • | • | • | |||||
| 40 | • | • | • | • | • | • | |||||
| 50 | • | • | • | • | • | • | |||||
| 63 | • | • | • | • | • | • | |||||
| 75 | • | • | • | • | • | • | |||||
| 90 | 32 | • | • | • | • | • | • | ||||
| 40 | • | • | • | • | • | • | |||||
| 50 | • | • | • | • | • | • | |||||
| 63 | • | • | • | • | • | • | |||||
| 75 | • | • | • | • | • | • | |||||
| 90 | • | • | • | • | • | • | |||||
| 110 | 32 | • | • | • | • | • | • | • | |||
| 40 | • | • | • | • | • | • | • | ||||
| 50 | • | • | • | • | • | • | • | ||||
| 63 | • | • | • | • | • | • | • | ||||
| 75 | • | • | • | • | • | • | • | ||||
| 90 | • | • | • | • | • | • | • | ||||
| 110 | • | • | • | • | • | • | • | ||||
| 140 | 32 | • | • | • | • | • | • | • | • | ||
| 40 | • | • | • | • | • | • | • | • | |||
| 50 | • | • | • | • | • | • | • | • | |||
| 63 | • | • | • | • | • | • | • | • | |||
| 75 | • | • | • | • | • | • | • | • | |||
| 90 | • | • | • | • | • | • | • | • | |||
| 110 | • | • | • | • | • | • | • | • | |||
| 140 | • | • | • | • | • | • | • | • | |||
| 160 | 50 | • | • | • | • | • | • | • | |||
| 63 | • | • | • | • | • | • | • | ||||
| 75 | • | • | • | • | • | • | • | ||||
| 90 | • | • | • | • | • | • | • | ||||
| 110 | • | • | • | • | • | • | • | ||||
| 140 | • | • | • | • | • | • | • | ||||
| 160 | • | • | • | • | • | • | • |
Угольники/отводы прямые
Угольники и отводы прямые предназначены для соединения труб «Изопэкс» под углом: отводы прямые - 90°, угольники - 45°, 120° и др. (угол указывается при заказе).
Угольники поставляются без гильз. При их заказе учитывайте, что на один угольник/отвод прямой требуется две гильзы.
Технические характеристики отводов прямых для труб «Изопэкс» на давление 6 бар
| Наименование | Артикул для 09Г2С | Артикул для 12Х18Н10Т | Ду трубы «Изопэкс» (6 бар), мм | Размеры (L x Z), мм |
|---|---|---|---|---|
| Отвод прямой | У25х2,3(6) | У25х2,3(6)н | 25 | 53,5 х 23 |
| Отвод прямой | У32х2,9(6) | У32х2,9(6)н | 32 | 64 х 33 |
| Отвод прямой | У40х3,7(6) | У40х3,7(6)н | 40 | 80 х 48 |
| Отвод прямой | У50х4,6(6) | У50х4,6(6)н | 50 | 87 х 48 |
| Отвод прямой | У63х5,8(6) | У63х5,8(6)н | 63 | 106 х 80 |
| Отвод прямой | У75х6,8(6) | У75х6,8(6)н | 75 | 116,5 х 66,5 |
| Отвод прямой | У90х8,2(6) | У90х8,2(6)н | 90 | 125,5 х 75,5 |
| Отвод прямой | У110х10(6) | У110х10(6)н | 110 | 136,5 х 86,5 |
Технические характеристики отводов прямых для труб «Изопэкс» на давление 10 бар
| Наименование | Артикул для 09Г2С | «Изопэкс» (10 бар), мм | Ду трубы | Размеры |
|---|---|---|---|---|
| Отвод прямой | У25х2,3(10) | У25х2,3(10)н | 25 | 53,5 х 23 |
| Отвод прямой | У32х2,9(10) | У32х2,9(10)н | 32 | 64 х 33 |
| Отвод прямой | У40х3,7(10) | У40х3,7(10)н | 40 | 80 х 48 |
| Отвод прямой | У50х4,6(10) | У50х4,6(10)н | 50 | 87 х 48 |
| Отвод прямой | У63х5,8(10) | У63х5,8(10)н | 63 | 106 х 80 |
| Отвод прямой | У75х6,8(10) | У75х6,8(10)н | 75 | 116,5 х 66,5 |
| Отвод прямой | У90х8,2(10) | У90х8,2(10)н | 90 | 125,5 х 75,5 |
| Отвод прямой | У110х10(10) | У110х10(10)н | 110 | 136,5 х 86,5 |
Фитинги для труб "Касафлекс"
«Касафлекс» – система гибких труб, предназначенных для подземной бесканальной прокладки открытых и закрытых высокотемпературных систем отопления. Труба «Касафлекс» имеет спиралевидную гофрированную напорную трубу, изготовленную из нержавеющей стали. Теплоизоляция изготовлена из пенополиизоцианурата с высокими теплоизоляционными свойствами. Внутри теплоизолирующего слоя проходит сигнальный кабель для подключения системы оперативного дистанционного контроля. Кроме того, труба имеет гидроизолирующую оболочку из полиэтилена. Фитинги предназначены для соединения труб «Касафлекс» со стальными трубами, а также между собой.
1. Фланец.
2. Втулка.
3. Кольцо уплотнительное графитовое.
4. Болт крепежный.
5. Фитинг.
Технические характеристики фитингов для труб «Касафлекс»
| икул | Напорная труба «Касафлекс» | Длина (L), мм | Стальная труба (d x s), мм |
|---|---|---|---|
| Фитинг Ду55 | 55/110 | 94 | 48,3 х 3,2 |
| Фитинг Ду66 | 66/125 | 99 | 60,3 х 3,6 |
| Фитинг Ду86 | 86/145 | 131 | 76,1 х 3,6 |
| Фитинг Ду109 | 109/160 | 168 | 88,9 х 4,0 |
| Фитинг Ду143 | 143/200 | 190 | 114,3 х 4,5 |
